Fujifilm Prescale® es una herramienta única, asequible y fácil de utilizar que revela la distribución y magnitud de presión entre dos superficies de contacto, impacto o roce. La película de indicación de presión es extremadamente delgada (4 a 8 mils.) lo cual le permite adaptarse a formas curvadas. Es ideal para ambientes invasivos intolerantes y espacios ajustados no accesibles a transductores electrónicos convencionales.
¿Cómo funciona?

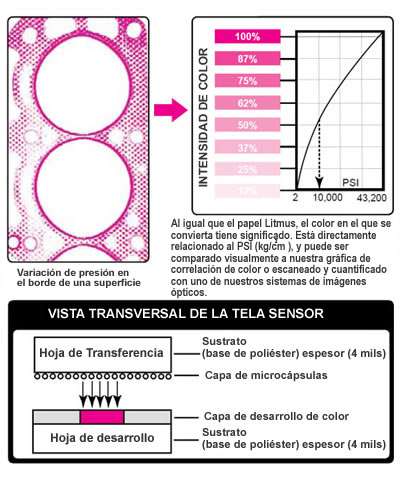

Fujifilm Prescale® es una película basada en mylar la cual contiene una capa de microcápsulas diminutas. La aplicación de fuerza sobre la película causa la ruptura de las microcápsulas, produciendo una imagen “topográfica” instantánea y permanente de alta resolución de variación de presión a lo largo del área de contacto.
Simplemente sitúe Fujifilm Prescale® entre dos superficies que se toquen, impacten o se rocen. Aplique presión, remuévala e inmediatamente la película revela la distribución de presión que ocurre ha ocurrido entre las dos superficies. Así como el papel Litmus, la intensidad de color de la película es directamente relacionada a la cantidad de presión aplicada. Mientras más alta la presión, será más intenso el color.
Fujifilm Prescale® tiene una amplia variedad de usos. Por ejemplo, Fujifilm Prescale® puede ser utilizado en una interfaz conjunta atornillada, bandeja compuesta, sellado por calor y laminado o prensa. Nuestra película de indicación de presión actúa como un sensor de resistencia de fuerza. Puede medir la distribución de presión en la superficie si es utilizado como un sensor de fuerza de impacto, sensor de presión asiento, como un indicador de tensión, o incluso como papel de impresión de corte.
Consulte nuestro menú de aplicaciones para más detalles de cualquiera de los usos de Fujifilm Prescale® para medición de presión.
| Pressure Film Type | Code | Alternative Code | Pressure Range | Order Now |
| Ultra Extreme Low | 5LW | UXL310 | 0.87 – 7.3 PSI (0.06 – 0.51 kg/cm2) | Order Now |
| Extreme Low | LLLLW / 4LW | XL310 | 7.2 – 28 PSI (0.5 – 2 kg/cm2) | Order Now |
| Ultra Low | LLLW | UL270 | 28 – 85 PSI (2 – 6 kg/cm2) | Order Now |
| Super Low | LLW | SL270 | 70 – 350 PSI (5 – 25 kg/cm2) | Order Now |
| Low | LW | L270 | 350 – 1,400 PSI (25 – 100 kg/cm2) | Order Now |
| Medium | MS | M270 | 1,400 – 7,100 PSI (100 – 500 kg/cm2) | Order Now |
| High | HS | H270 | 7,100 – 18,500 PSI (500 – 1,300 kg/cm2) | Order Now |
| Super High | HHS | SH270 | 18,500 – 43,200 PSI (1,300 – 3,000 kg/cm2) | Order Now |
| Physical Specifications | |
| Operating Temperature | 68°F – 95°F (20°C – 35°C) much higher for brief exposure |
| Humidity Range | 20% to 90% RH |
| Gauge (Thickness) | 4 – 20 mils |
| Spatial Resolution | From 5 – 15 microns |
| Substrate | Polyethylene Terephthalate (PET) |
| Accuracy | ± 10% visual, ± 2% Utilizing optional optical measurement systems |
| Shelf Life | 1 Year |
NOTA: Es posible que usted haya leído acerca de papel sensitivo de presión, película para sensor de indicador de presión táctil, película sensitiva de presión, Fuji Paper o Fuji Prescale. Estos términos son sinónimos de nuestra película indicadora de presión Fujifilm Prescale®.
